THI^?F-502PAG淬火液

型号：THI^?F-502
外观：无色至浅黄色透明液体
适用材质：35CrMo、42CrMo、40Mn2等整体淬火及20CrV、20CrNi等的渗碳淬火。
包装：200KG/桶
免费样品/咨询：18396600176

产品概况

PAG淬火液是一种不易燃的聚合物淬火介质，能有效改善热处理工作环境，提高零件的淬火质量。对水有逆溶性，通过调整温度、浓度、搅拌速度可获得水油之间不同的冷却能力。适用于碳钢、合金钢、铸铁等工件的整体淬火、感应淬火、渗碳淬火、铝合金固溶处理等热处理作业。

主要特点

①淬硬层深及淬火层均匀，减少工件的淬火变形，避免淬裂和软点危险；
②不燃烧、无油烟、无火灾危险、生产环境清洁，绿色环保无污染。
③调整淬火液的浓度，可获得介于水油之间不同的冷却速度；
④对工件、淬火槽、冷却循环系列有短期的防锈效果；
⑤不易老化、变质，使用寿命长，带出量少，使用成本低，综合经济性好；
⑥带出量少，使用成本低，综合经济性好。

技术指标

项目		指标
外观		无色至浅黄色透明液体
密度(25℃，g/cm3)		1.060~1.180
防锈性		≥5%具有良好的防锈性
浊点/℃		75±5
PH值		8.0-10.0
凝点		≤-10℃
粘度（40℃ 原液，mpa.s）		280-320
10%浓度	Vmax（℃/S）	≥140
	Tmax（℃）	≥600
	V300（℃/S）	≤65

冷却特性

采用符合ISO9950标准的IVF冷却速度测试仪测得30℃下不同浓度的THIF-502淬火剂的曲线如图所示:

淬火剂特性曲线图	淬火剂冷却过程曲线图

适用范围

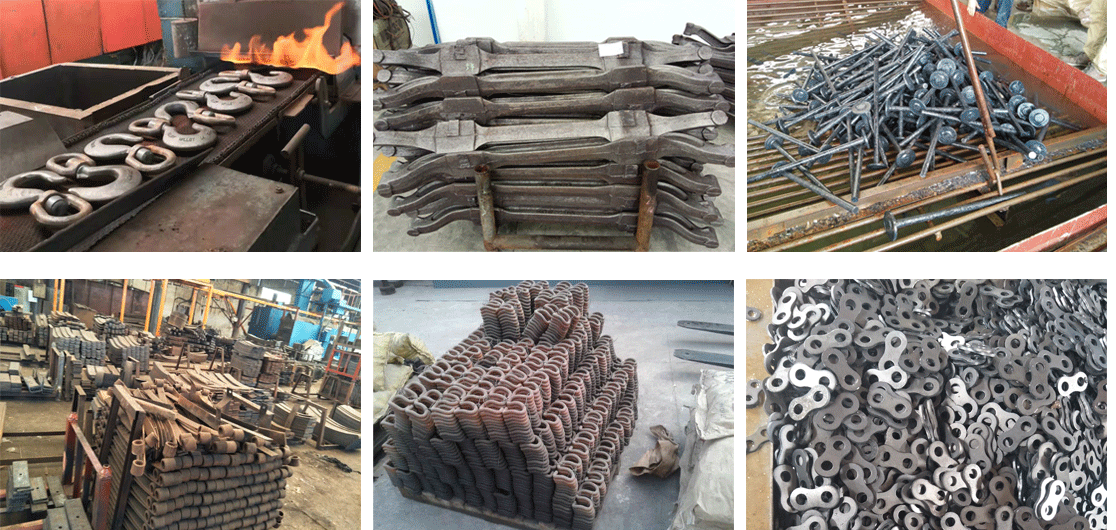

该PAG淬火液可用于碳素钢、低合金钢、渗碳钢、弹簧钢、轴承钢等的淬火。
适用于开口式淬火槽、连续炉、淬火槽外设的多用炉作整体浸淬、感应加热淬火等。
适用于铝合金的固溶处理。

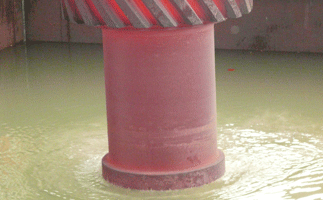

批量工件进行淬火时，注意工件间保持足够距离。淬火液现场图

使用淬火液需注意的问题

浓度确定：
请参照水性淬火液使用浓度参考表，并注意以下几点：

表部分钢种适合的浓度表（参考值）
5%		10%		15%
30	T7	T7	40Mn2	40Mn2	GCr15SiMn
35	T8	T8	Gcr15	Gcr15	50CrVA
45	T10	T10	65Mn	65Mn	50Mn2
45b	T12	T12	60Si2Mn	60Si2Mn	50CrMn
50	40Mn	40Mn	40Mn2V	40Mn2V	50CrMnVA
30mn	40Cr	40Cr	GCr9SiMn	GCr9SiMn	40CrMoB
60	Gcr9	Gcr9	42SiMn	42SiMn	38CrMoAL
65	30CrMnTi	30CrMnTi	50Cr	50Cr	55SiMnVB
30Cr	35CrMo	35CrMo	40MnB	40MnB	-
-	42CrMo	42CrMo	-	-	-
-	Gcr6	Gcr6	-	-	-
-	40CrV	40CrV	-	-	-
渗碳淬火
15	20Cr	20CrMo	20CrMnMo	20CrMnMo	-
20	20GV	20Mn2	20crMnTi	20crMnTi	-
-	20CrNi	20CrNi	-	-	-

a.如果在表中没有找到您所需要钢种，则请参照相近碳含量的钢种来确定使用浓度。
b.形状不规则、壁厚、小的钢件适合选用高浓度，反之选择低浓度。浓度控制：
浓度读数，如下图，手持式折光仪(糖度计)，小巧携带方便，大小跟铅笔盒差不多。在热处理的现场可以用折光仪来监控浓度，简单的说用折光仪读数乘2.5即可得到浓度值。

检测淬火液的浓度仪器-折光仪

折光仪实物(长约20cm)	折光仪的读数

随着淬火液的长期使用，多少都会造成一定的污染，可能浓度通过折光仪读数就会不准确，一般来说都会偏高一些，这时请与我们工程师联系。
温度确定:
使用普通的温度计测温即可。推荐淬火剂的使用温度最好在30-55℃，不要高于65℃。

温度控制

根据热处理的干活量，如果干活量太大，液温升高太快，就需要有冷却装置。是否需要上冷却系统，具体参考:"新建的淬火槽如何确定大小及冷却系统"，也可与我们工程师联系。
另外，为了发挥淬火液更好的使用效果保持淬火液冷却性能稳定，请将温度控制在一个比较窄的范围内，最好在淬火工件进出淬火液时不超过10度，如果淬火槽浓度偏小，淬火槽内淬火液的重量小于一次淬火工件干活量的10倍，温度升高从理论上说会超过10度，所以最好的淬火槽大小应该至少为一次干活量的10倍，即若一次出炉4t，刚淬火槽应该为40t以上。

搅拌

淬火液搅拌也是除温度和浓度改变冷速的另一个方面，在相同的温度及浓度范围内，搅拌越快，冷速越快。稳定均匀的流速，建议1mm/秒为好，有利于冷却效果。

淬火液的后期添加

由于工件从淬火槽提出时，多少都会带出淬火液，同时温度高也会蒸发水份，时间久了，淬火液的浓度就会有所变化。用户在使用时可一至二周用折光仪检测一下浓度，如浓度变低可适当补加原液，反之加水。淬火液的损耗量跟工件的大小，形状，及工件提出的温度有关，如工件表面积大，带出量就大；工件提出时温度高，如超过74℃，此时淬火液还没有回溶到水里，工件表面沾的原液就比较多，损耗量就会大些，这时就需要用户注意方法，以减少淬火液的损耗量，具体可与工程师联系。总之，只要使用得当，淬火液的添加量不会很多，百吨消耗量不大于50kg。

淬火液使用前淬火槽应该注意的问题

1.淬火槽应该以铁焊或水泥等为主，因淬火剂含防锈剂，所以不必涂装油漆，同时油漆易与淬火液发生化学反应。淬火剂显碱性，淬火槽附助设施如泵、管尽量避免使用铜、铝金属，水要用自来水和纯净水，其它腐水和污水禁用，注意不能混进雨水。
2.为了较好散热以及淬火液均匀和防止PAG逆溶集中，还要防止生菌，可安装搅拌系统。简单的可以用泵来回抽，有条件的话可围绕槽的四壁设盘管，盘管上开孔，流速注意不能太快，尤其是在低温区时，易变形和硬度不匀，建议1mm/秒为好，休息时用空压机打气，防止生菌。

溶液的保养

①适当的搅拌可延长使用寿命。
②如果长时间不干活，请两天开一次搅拌，见光，特别夏季，可加入苯甲酸钠。
③本品不冻，建议冬天使用前多滚动使其混合均匀。
④使用时不要混入油。一旦混入油，淬火液颜色变黑，不会影响冷却特性?？杉尤氡郊姿崮魄榭龌嵊懈墓?。
⑤夏天来到，天热变热，在使用淬火液时一定要注意经常搅拌，通风，经常检测浓度，不够随时补加（天热浓度较天冷浓度可低点）。不要混进油，不干活时定时沉淀，过滤。随时观察淬火液的颜色，有变化及时与公司联系，可定期3个月-6个月寄些样品回我公司免费检测。
